深圳鸿荣源房地产建筑工地无线监控系统
点击次数:950 发布时间:2014-05-21

:司荷云

188230762



一、现场描述:

    广东民营百强企业深圳鸿荣源房地产无线监控项目,在建筑工地现场为了保障人员、施工材料安全和施工细节的掌握,选择采用无线监控。无线视频高清传输来实现方面快捷有效的管理工作。由于工地现场拉线不方便,车辆和挖机的过往来回,容易压断有线,同时塔吊的不断升高也导致的布线的困难程度,所以将采用无线高清视频传输系统。

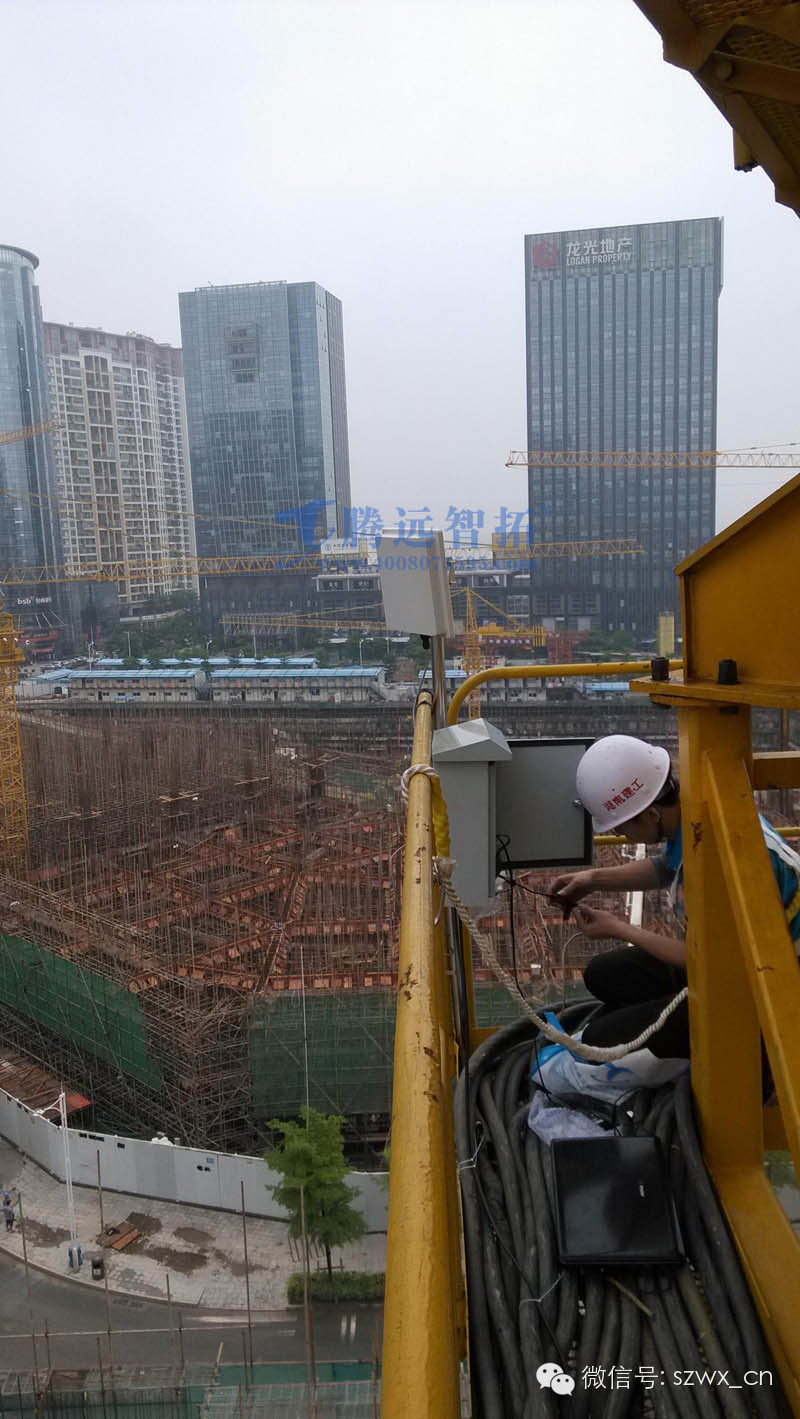

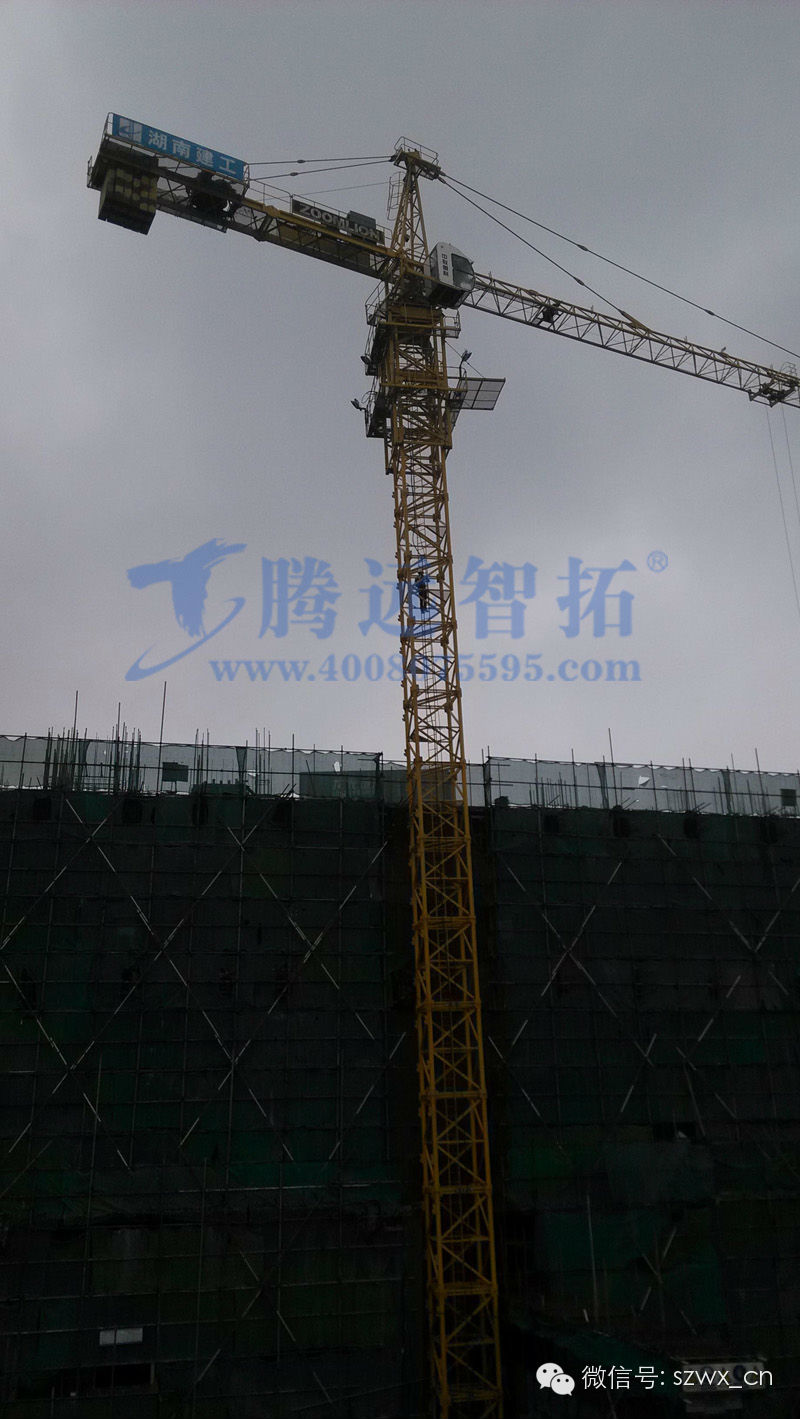

在施工现场需要安装9台摄像机。根据建筑工地的施工进度,在前期先安装5个网络高清球机,分别安装在塔吊的操作室下方,利用球机的可以转动功能做到的视频画面采集。塔吊位于建筑物附近,高于建筑物,监控中心位于建筑工地内的两层楼板房内,一楼做监控室,传输距离500米左右。由于塔吊是zui高点,所以传输到监控室是可视无阻挡。前端摄像机位于监控室的一侧 180度角度,在后端将会采用到无线数字视频传输设备做接收。在此项目上必须给到无线传输设备供电,在前端必须从塔吊操控室内取电,安装给摄像机和无线传输设备的供电箱,保证正常设备供电,满足正常无线视频传输工作,在后期的建筑物的完成将会陆续安装上来后续的点位。

二、无线视频监控工程方案设计思路:

根据客户的需求,我公司设计了一套先进的数字无线视频监控系统。整个系统采用我公司5.8G频段的(ST58T8G内置18DB双极化定向天线)、(ST58T8G-N外置双极化全向天线)工业级数字无线视频传输设备。

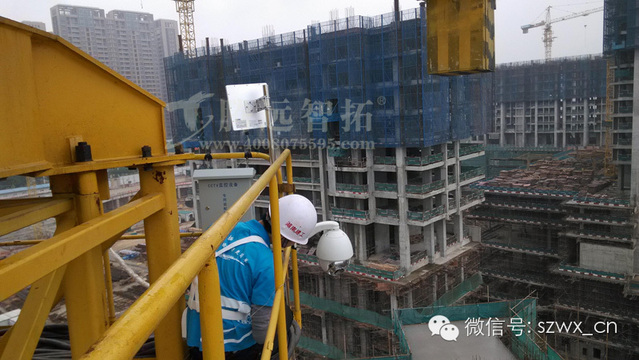

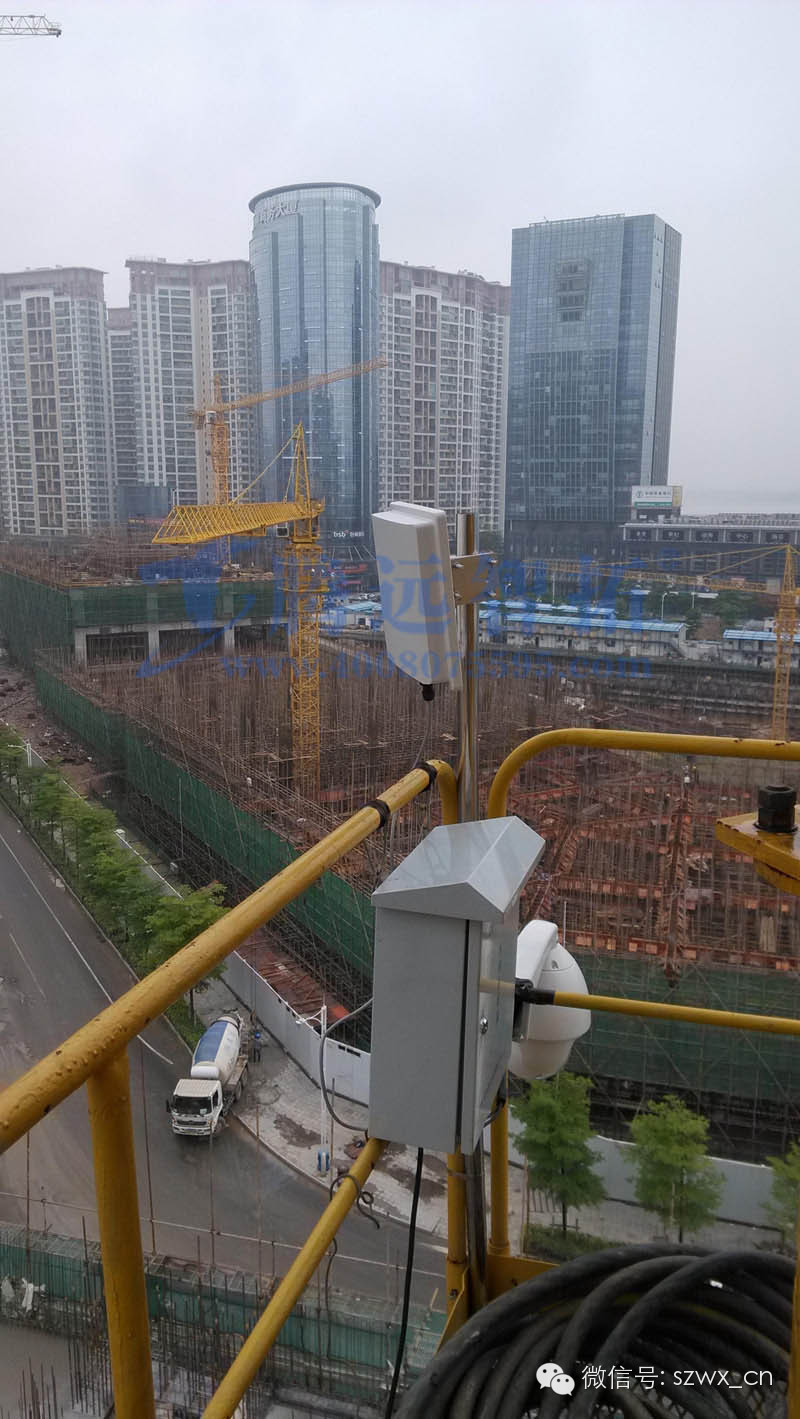

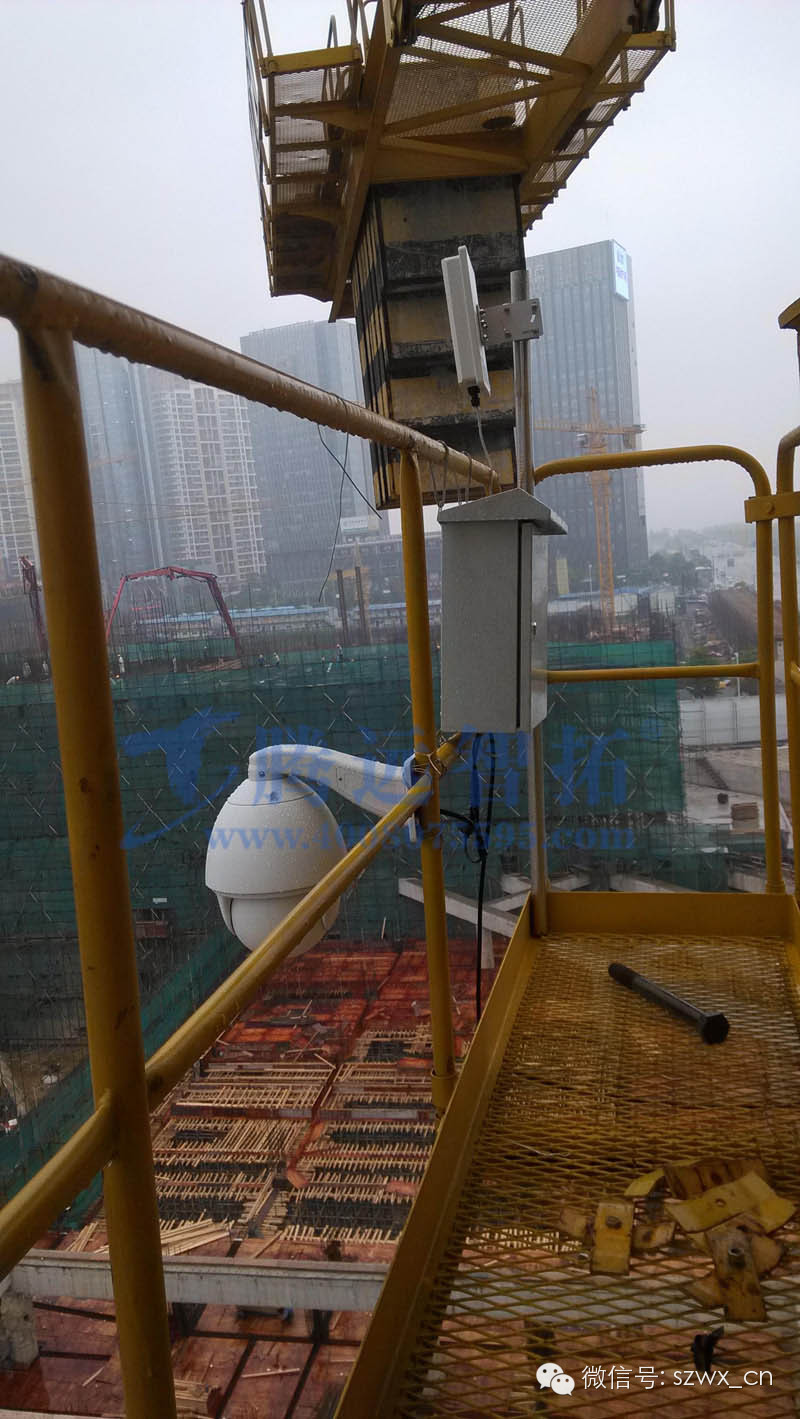

在前端的塔吊上安装高清球机5台和ST-58T8G5台分别做发射传输到后端监控室板房的2楼外做接收,接收处采用2台ST58T8G-N外置双极化全向天线做1对3、1对2的接收。在接收端我们将通过一台百兆的交换机进行接收视频信号的汇总,zui后通过一条网线进入监控室一楼的NVR做存储、录像,和球机云台的控制。就这样整个方案安装非常简单、省时、省力,既方便的管理同时又能轻轻松松的在监控室调度每路图像的操控。

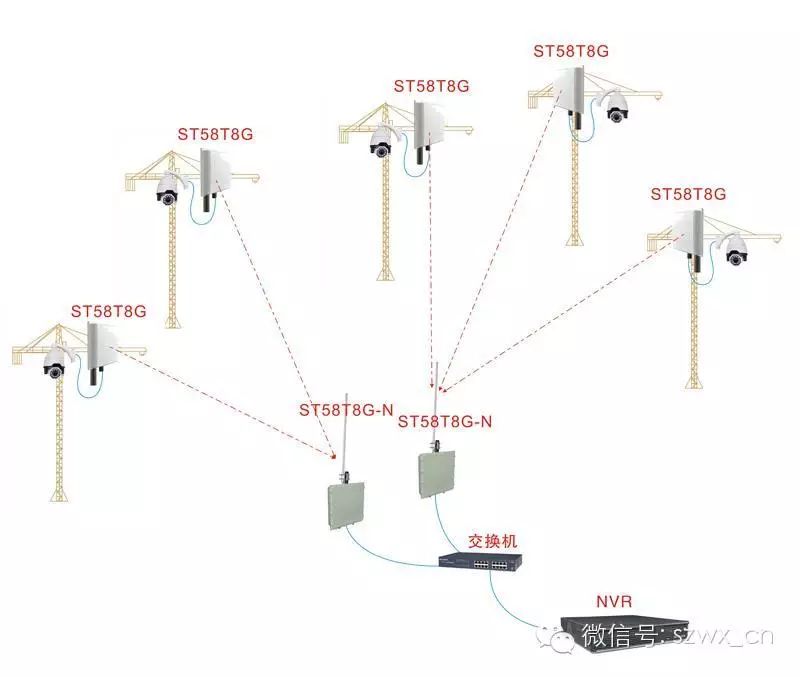

三、无线监控方案拓扑图:
